Монтажник кабельной сети работает тремя операциями: зачищает кабель, обжимает вилку и заделывает провода в розетку или модуль. Под каждую из них в линейке Hyperline есть свой инструмент — от обжимных клещей для RJ-45 до устройств протяжки кабеля. Отдельное место занимает инструмент Hyperline NE-TOOL для быстрой заделки модулей KJNE.
NE-TOOL создан для модулей KJNE вертикального типа 90°: провода заделываются одним нажатием. По данным производителя, это до 10 раз быстрее ударного инструмента, а ресурс превышает 1200 циклов монтажа. Длина корпуса — 173 мм, в комплекте есть запасной нож-вставка, так что работу можно продолжать и в полевых условиях.

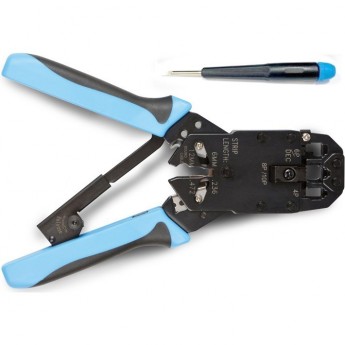

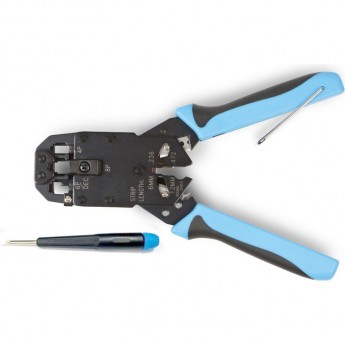

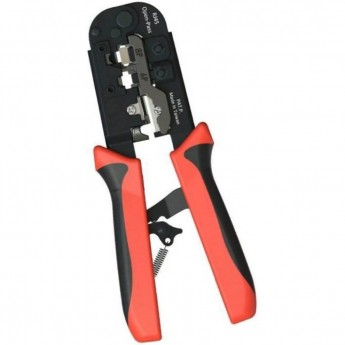

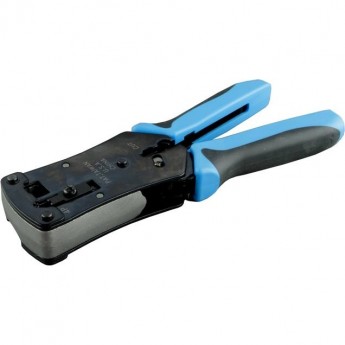

Обжимные клещи Hyperline различаются набором гнёзд, а значит, и тем, какие кабели ими можно оконцевать. Модели HT-2008A и HT-N468B работают с вилками RJ-45, RJ-12 и RJ-11, HT-568 и HT-N5684 — с RJ-45 и RJ-12, а HT-L2182R предназначен только для RJ-45. Для коаксиальных линий выпускается HT-336A под разъёмы BNC.
| Модель | Разъёмы | Кабель |
|---|---|---|
| HT-2008A | RJ-45, RJ-12, RJ-11 (8P8C, 6P6C, 6P4C, 4P4C) | витая пара, телефонный |
| HT-N468B | RJ-45, RJ-12, RJ-11 | витая пара, телефонный |
| HT-568 | RJ-45, RJ-12 | витая пара, телефонный |
| HT-L2182R | RJ-45 | витая пара |
| HT-336A | BNC | коаксиальный RG-58, 59, 62 |

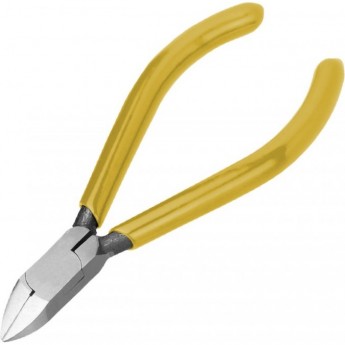

Рядом с клещами в каталоге Hyperline — ударные инструменты для заделки витой пары, универсальные стрипперы для UTP, STP, коаксиального и телефонного кабеля, кусачки, тестер LT-100 и устройства протяжки кабеля в бухте или кассете.
Набор зависит от того, что именно вы монтируете. Для обжима вилок нужны клещи с гнёздами под ваш разъём: если в работе только RJ-45, хватит простой модели, а при обслуживании телефонных линий пригодятся гнёзда RJ-12 и RJ-11. Коаксиальные линии видеонаблюдения обжимают отдельными клещами BNC под марку кабеля.

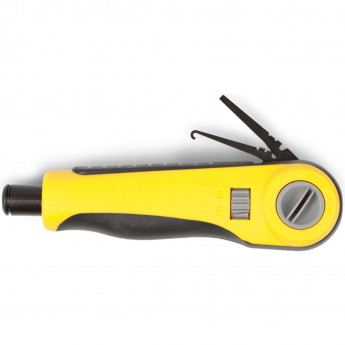

Заделку проводов в розетки и патч-панели выполняют ударным инструментом с ножом нужного типа: 110, 66 или для плинтов. Сменные ножи-вставки Hyperline выпускаются под каждый из этих типов, поэтому один корпус служит для разных контактов. Если монтируются модули KJNE, NE-TOOL ускоряет работу: модуль заделывается одним движением, без отдельной обрезки каждого провода.
Стриппер снимает оболочку, не повреждая жилы, и экономит время на каждом кабеле. Тестер после монтажа показывает, правильно ли разведены пары, и находит обрыв до сдачи линии.
Для прокладки в трубах и кабельной канализации нужен инструмент протяжки: мини-модели в бухте рассчитаны на 10–30 м, модели в металлической кассете с держателем на ножке — на 30 и 50 м, а самые длинные — до 150 м.
Сообщите, с какими разъёмами и модулями предстоит работать, — мы сверим модель и комплект перед отправкой. В коробке с NE-TOOL лежит запасной нож-вставка. Как официальный дилер Hyperline мы передаём инструмент с гарантией производителя и доставляем заказы по России. Режущие кромки и ножи упаковываем так, чтобы они не повредились в дороге.
Минимальный набор — стриппер для снятия оболочки, обжимные клещи под вилки 8P8C и ударный инструмент для заделки в розетки и патч-панели. Тестер дополняет комплект и подтверждает, что пары разведены правильно до подключения оборудования.
Ударный инструмент вдавливает и обрезает провода по одному в IDC-контакты. Инструмент для модулей с быстрой заделкой фиксирует все провода сразу, что заметно ускоряет монтаж большого числа портов. Работает он только с совместимыми модулями.
Когда провода перестают обрезаться чисто или контакт заделывается не до конца. Тупой нож оставляет хвосты жил и может повредить контакт. Запасной нож стоит держать в сумке монтажника, чтобы не прерывать работу на объекте.
По длине и сечению трассы. Для коротких участков в трубах и стенах хватает компактной модели в бухте, для кабельной канализации нужна модель с прутом большей длины. Длину берут с запасом относительно самого длинного пролёта.
