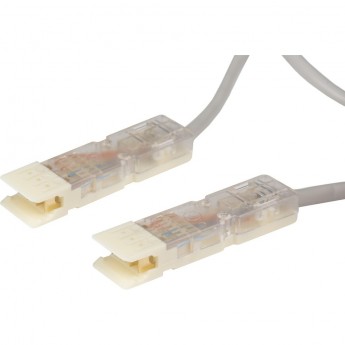

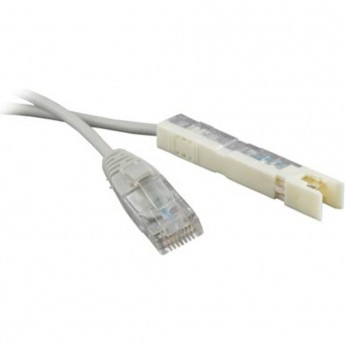

От коротких перемычек 0,15 м между соседними портами до 10-метровых линий к рабочим местам — так выглядит разброс длин в этом разделе. Медные патч-корды Hyperline с разъёмами RJ45 на обоих концах относятся к категориям 5e, 6 и 6A, выпускаются без экрана и с экраном, а их оболочка сделана из малодымного безгалогенного компаунда LSZH.
Самая широкая группа в каталоге Hyperline — неэкранированные U/UTP категории 5e с жилами 24 AWG. Их длины начинаются с 0,15 и 0,3 м и доходят до 5 м, цвет оболочки серый или чёрный. Экранированный вариант той же категории имеет конструкцию F/UTP и более тонкие жилы 26 AWG, длины от 0,5 до 5 м.
Категория 6 представлена неэкранированными U/UTP с калибром 24 AWG, включая белый патч-корд длиной 10 м, и моделями U/FTP, где фольгой экранирована каждая пара. Для высокоскоростных линий есть категория 6A: U/UTP от 0,5 до 5 м с рабочей температурой от −10 до +60 °C и S/FTP длиной 1, 2 и 3 м, соответствующие ISO/IEC 11801 класса EA.
| Конструкция | Категория | Экран | Длины |
|---|---|---|---|
| U/UTP | 5e | без экрана | 0,15–5 м |
| F/UTP | 5e | общий из фольги | 0,5–5 м |
| U/UTP | 6 | без экрана | 0,3–10 м |
| U/FTP | 6 | фольга на каждой паре | 0,5–5 м |
| U/UTP | 6A | без экрана | 0,5–5 м |
| S/FTP | 6A | оплётка и фольга на парах | 1–3 м |
Общие параметры у медных моделей марки одинаковы: ток до 1,5 А, не менее 750 циклов подключения, усилие на разрыв кабеля и разъёма 89 Н. В линейке Hyperline есть и оптические шнуры с разъёмами LC, SC, FC и ST длиной от 1 до 20 м.
Категория перемычки должна совпадать с категорией остальной линии. Канал работает на уровне самого слабого звена, поэтому патч-корд 5e в тракте категории 6A снизит его возможности. Экранированные модели ставят только в экранированную систему с заземлёнными панелями и розетками. Если линия собрана на неэкранированной витой паре, логичнее взять патч-корды U/UTP той же категории.
Длину берут по фактическому расстоянию между портами, а не с запасом «на всякий случай». В шкафу между коммутатором и соседней патч-панелью хватает 0,15–0,5 м, а лишние петли мешают воздуху и закрывают индикаторы. К компьютеру или телефону от настенной розетки обычно тянут 2–3 м, для удалённого стола подойдут 5 или 10 м.
Калибр влияет на гибкость. Перемычки с жилами 26 AWG тоньше и легче укладываются в плотной панели на 24 или 48 портов, а с жилами 24 AWG в линейке Hyperline выпускаются и самые длинные модели, до 10 м. Цвет оболочки помогает разделить сети: серый для рабочих мест, чёрный для серверов, белый для видеонаблюдения или другой выделенной системы.
Ресурс разъёма в 750 подключений рассчитан на регулярную перекоммутацию. Поэтому при частых переключениях патч-корды Hyperline не приходится менять раньше, чем меняется схема узла. Оболочка LSZH у всех моделей раздела подходит для серверных и офисов с требованиями пожарной безопасности.
Состав заказа обычно собирается из разных длин и цветов, и каждую позицию мы комплектуем поштучно. Перемычки уходят по России в заводских пакетах, где разъёмы закрыты от пыли и ударов. На каждый оригинальный патч корд Hyperline распространяются гарантийные обязательства завода-изготовителя, потому что мы получаем продукцию как официальный дилер.
Патч-корд — готовая гибкая перемычка с обжатыми разъёмами, рассчитанная на частые подключения. У перемычек Hyperline ресурс разъёма — не менее 750 циклов. Кабель для стен и лотков прокладывают один раз и разделывают на розетках и панелях, поэтому перемычкой трассу не заменяют.
Физически разъём подойдёт, и связь заработает. Но экран в такой схеме ни к чему не подключён и от помех не защищает. Чтобы экранирование работало, экранированными должны быть кабель, розетки, панель и заземление шкафа.
Ориентируются на расстояние между портами с небольшим запасом на изгиб. Для соседних устройств хватает 0,3–0,5 м, через несколько юнитов — 1–1,5 м. Слишком длинные перемычки скручиваются в петли, мешают вентиляции и усложняют поиск линии.
Если нужен патч корд оптический Hyperline, важно совпадение трёх параметров с портами: тип разъёмов на обоих концах, вид волокна и тип полировки торца. Одномодовое волокно не соединяют с многомодовым, а разъёмы с разной полировкой между собой не стыкуют.
