Обжим витой пары вилкой RJ45 (8P8C) — самая частая операция при монтаже локальной сети, и раздел собран вокруг неё. Разъёмы Hyperline выпускаются для кабеля категорий 5e, 6 и 6A, без экрана и с экраном, в фасовке по 10 и 100 штук. Отдельно представлены вилки полевой оконцовки для сборки на месте прокладки.

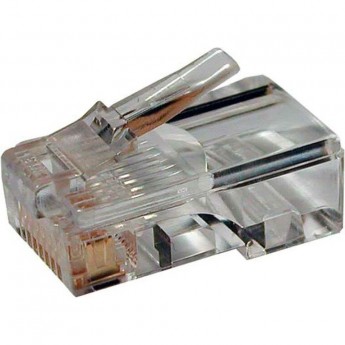

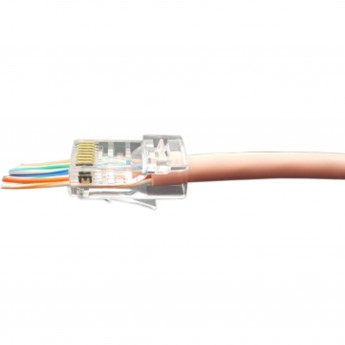

Базовая вилка категории 5e без экрана имеет корпус из поликарбоната шириной 11,65 мм и высотой 7,9 мм. Она принимает одно- и многопроволочные жилы с диаметром по изоляции 0,96–1,02 мм, контакты сделаны из фосфористой бронзы. У этой категории есть и экранированный вариант в упаковке на 100 штук.
Категория 6 закрыта неэкранированными и экранированными вилками из поликарбоната, а также моделью с корпусом из ПВХ. Экранированный разъём Hyperline категории 6A с экранированием модуля рассчитан на жилы 0,40–0,51 мм и соответствует стандарту пожарной безопасности UL 1863.
Вилка полевой оконцовки категории 6A получила литой серебристый корпус с полным экранированием. Она работает с однопроволочными жилами 0,40–0,57 мм и изоляцией до 1,33 мм.

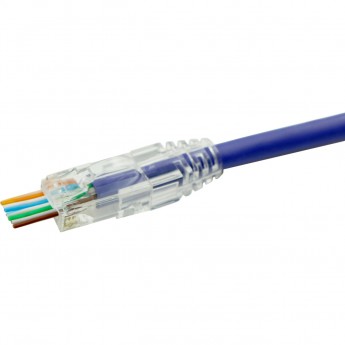

| Категория | Экран | Корпус | Чем отличается |
|---|---|---|---|
| 5e | без экрана | поликарбонат | жилы по изоляции 0,96–1,02 мм |

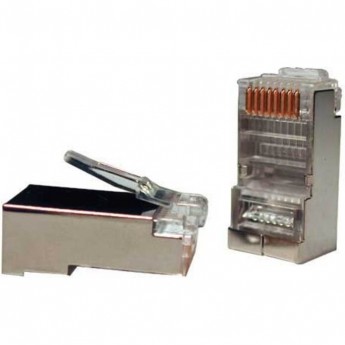

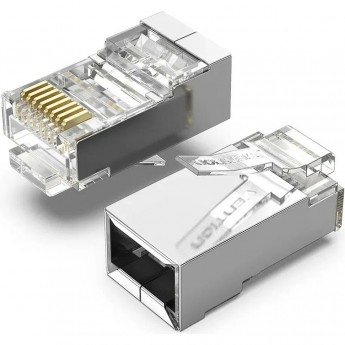

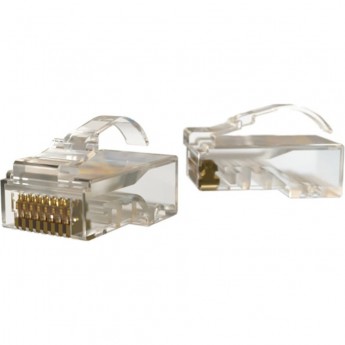

| 5e | есть | поликарбонат | фасовка по 100 шт |

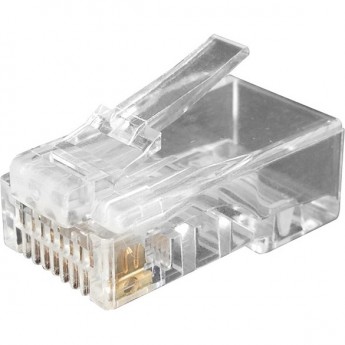

| 6 | без экрана | поликарбонат или ПВХ | для неэкранированной линии |

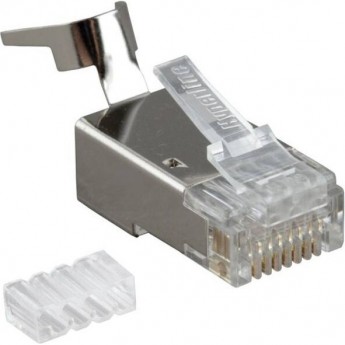

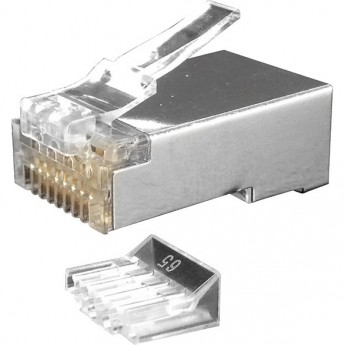

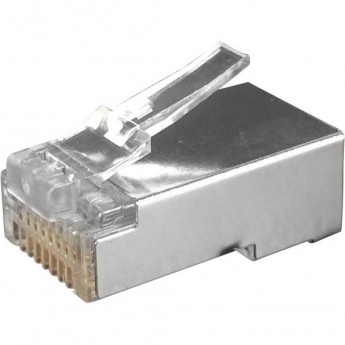

| 6 | есть | поликарбонат | фасовка по 10 и 100 шт |
| 6A | экранирование модуля | поликарбонат | жилы 0,40–0,51 мм, UL 1863 |
| 6A, полевая оконцовка | полное | литой металл | однопроволочные жилы до 0,57 мм |
В линейке Hyperline есть также разъёмы 110 типа, промышленные RJ45, телефонные RJ12, оптические FC и силовые IEC 60320.
Категория вилки должна совпадать с категорией витой пары. Жилы кабеля 6 и 6A толще, чем у 5e, и в вилку для 5e они не войдут или лягут с перекосом. Поэтому каждая модель Hyperline рассчитана на свой диапазон диаметров жилы и изоляции, и его указывают в карточке товара.
Экранированный разъём имеет смысл только на экранированном кабеле F/UTP, U/FTP или S/FTP. Металлический экран вилки соединяется с фольгой кабеля и через розетку или панель выводится на заземление. На неэкранированной U/UTP такая вилка помех не снимет.
Тип жилы тоже важен. Вилки под обжим из этого раздела, кроме модели полевой оконцовки, принимают и однопроволочный, и многопроволочный кабель. Полевая оконцовка рассчитана только на однопроволочные жилы стационарной прокладки.
Фасовку выбирают по объёму работ: 10 штук хватает на ремонт нескольких линий, а 100 — на монтаж кабинета или этажа. Для массового монтажа вилки Hyperline удобнее брать в одной фасовке с запасом на ошибки обжима, чтобы все линии одного объекта были собраны на одинаковых вилках.
В заказе указываются категория, наличие экрана и фасовка — по этим трём признакам комплектуем отправку, не вскрывая заводские упаковки. Разъёмы приходят в заводских пакетах, где вилки защищены от пыли и деформации контактов. Доставка идёт по России, гарантию на продукцию Hyperline даёт производитель.
Обозначение 8P8C описывает конструкцию: восемь позиций и восемь контактов. RJ45 — привычное название такой вилки для витой пары в компьютерных сетях. На практике оба обозначения относятся к одному разъёму, который обжимают на кабеле локальной сети.
Делать так не рекомендуется. Жилы кабеля категории 6 толще, а внутри часто стоит разделитель пар, поэтому они плохо укладываются в каналы вилки 5e. Линия может не пройти тестирование по категории или потерять контакт со временем.

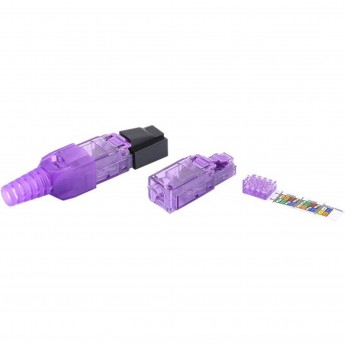

Это вилка, которую собирают прямо на конце проложенного кабеля без патч-панели и розетки. Её используют для подключения камер, точек доступа и другого оборудования на стенах и потолках. Такие вилки обычно рассчитаны на однопроволочный кабель.
Нет, для неэкранированного кабеля берут неэкранированную вилку. Экран вилки работает только в паре с фольгой или оплёткой кабеля и заземлением всей линии. Без этого он лишь усложняет обжим и не даёт защиты от помех.
