Витая пара в малодымной безгалогенной оболочке LSZH — основа этого раздела. Кабели Hyperline категорий 5e и 6 предназначены для прокладки внутри помещений и работают при температуре от −20 до +75 °C. Четырёхпарные конструкции U/UTP и F/UTP различаются экраном, внешним диаметром и цветом оболочки, поэтому одну линейку можно разложить по разным сетям здания.
Неэкранированная U/UTP категории 6 от Hyperline выпускается в серой и оранжевой оболочке. Внутри четыре пары разведены пластиковым разделителем, который удерживает их взаимное положение по всей длине трассы. Конструкция соответствует ISO/IEC 11801 (класс E), IEC 61156 и требованиям к гигабитному Ethernet 1000BASE-T, а по ГОСТ 31565-2012 относится к классу нг(А)-HF. Серая и оранжевая версии сделаны из одного компаунда LSZH и отличаются только цветом.

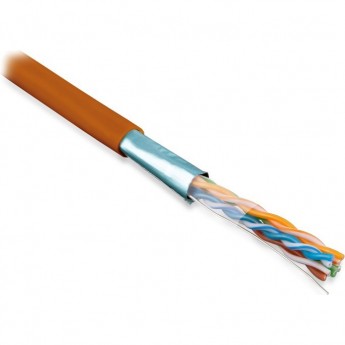

В каталоге Hyperline кабель витая пара категории 5e представлен двумя вариантами. U/UTP без экрана имеет внешний диаметр 5,1 мм и оболочку толщиной 0,5 мм, цвета — серый и оранжевый. F/UTP получает общий экран из фольги поверх всех пар, поэтому его диаметр вырастает до 6 мм при оболочке 0,45 мм.
| Конструкция | Категория | Экранирование | Чем отличается |
|---|---|---|---|
| U/UTP | 6 | без экрана | разделитель пар, класс E |
| U/UTP | 5e | без экрана | диаметр 5,1 мм, серая или оранжевая оболочка |
| F/UTP | 5e | общий фольгированный экран | диаметр 6 мм, оболочка 0,45 мм |

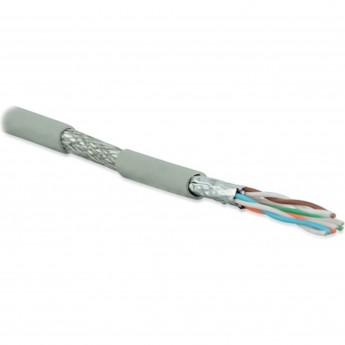

Помимо медных линий для офисной сети, ассортимент Hyperline включает волоконно-оптические модели для внутренней и наружной прокладки, коаксиальные SAT703N и RG-58, телефонную линию и экранированную витую пару S/FTP категории 7. Эти группы закрывают магистрали между этажами, спутниковое и антенное телевидение, а также старые телефонные узлы.
Категория задаёт запас линии по скорости. Вариант 5e закрывает типовую офисную разводку к рабочим местам, камерам и точкам доступа. Категорию 6 с разделителем берут для новых систем, где линия должна прослужить не один цикл обновления активного оборудования. Модели Hyperline обеих категорий имеют четыре пары, поэтому подключаются к одним и тем же розеткам RJ45 соответствующей категории.
Экран нужен там, где трасса идёт рядом с силовой проводкой, двигателями или другими источниками помех. F/UTP с общим экраном из фольги защищает пары от наводок, но требует заземления на патч-панели и розетках, иначе экран теряет смысл. В обычном офисе без мощных источников помех хватает неэкранированной U/UTP.
Внешний диаметр кабеля влияет на заполнение лотков, кабель-каналов и гофры. Разница между 5,1 и 6 мм заметна, когда в одном коробе идут десятки линий. Более тонкая U/UTP от Hyperline проще заводится в узкие гофры и настенные короба, а экранированную F/UTP имеет смысл закладывать с запасом по сечению канала.
Оболочка LSZH при горении выделяет мало дыма и не выделяет галогенов, поэтому такую витую пару прокладывают в офисах, школах и на путях эвакуации. Все кабели раздела рассчитаны на работу внутри зданий. Для улицы в линейке марки есть отдельные варианты в чёрной полиэтиленовой оболочке.
Серая и оранжевая оболочки помогают развести по цвету разные системы, например локальную сеть и видеонаблюдение, и быстрее находить нужную линию в кроссе.
Каждую позицию собираем по трём признакам из заказа: категория, конструкция экрана и цвет оболочки. Оригинальный кабель Hyperline уезжает к покупателю в любой регион страны в фабричной коробке, и намотка не перегибается в дороге. Гарантийные обязательства по продукции несёт производитель, а мы как официальный дилер передаём её без перемотки и переупаковки.
Категория 6 рассчитана на более высокую частоту сигнала и даёт линии запас на будущее. Внутри у неё обычно есть разделитель пар, поэтому кабель толще и жёстче. Категория 5e легче в прокладке и подходит для типовой гигабитной офисной сети.
Экран оправдан рядом с силовыми линиями, частотными приводами, лифтовым и промышленным оборудованием. Работает он только при заземлении через экранированные модули и патч-панели. Если тракт собран из неэкранированных компонентов, фольга помехи не снимет.
Оболочку LSZH делают из компаунда без галогенов. При пожаре такая оболочка дымит слабее обычного ПВХ и не выделяет едких галогенных газов. Её выбирают для офисов, учебных и медицинских зданий, где важна безопасность людей при эвакуации.

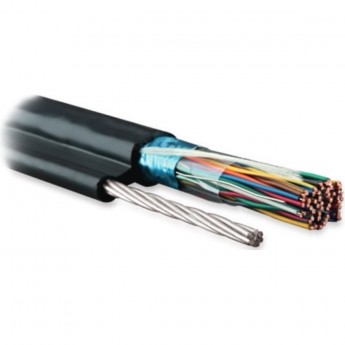

Не стоит: оболочка для помещений не рассчитана на ультрафиолет, влагу и перепады температуры на открытом воздухе. Для наружных трасс в линейке Hyperline есть модели в чёрной оболочке, в том числе полиэтиленовой, рассчитанные на прокладку вне зданий. Внутренний вариант оставляют для зданий, включая неотапливаемые.
