Коммутационная панель собирает приходящие в шкаф кабели в один ряд портов RJ45, после чего любое переключение делается коротким патч-кордом. В разделе — патч-панели Hyperline для 19-дюймовых стоек на 24 и 48 портов категорий 5e, 6 и 6A, с экраном и без него, модульные модели и настенная панель на 12 портов.
Серия PP3 — панели высотой 1U на 24 порта с IDC-контактами под заделку витой пары. В ней есть модели категорий 5e и 6, в экранированном и обычном варианте. Серия PP2 рассчитана на категорию 6A: чёрный корпус 1U, 24 порта, рабочее напряжение 48 В.

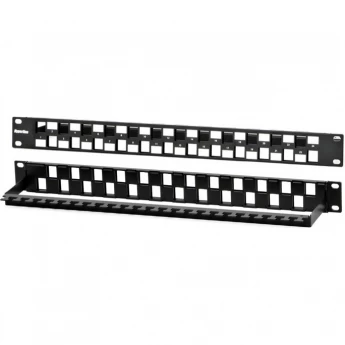

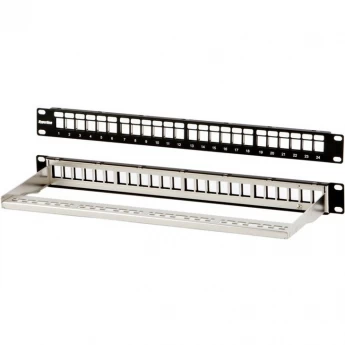

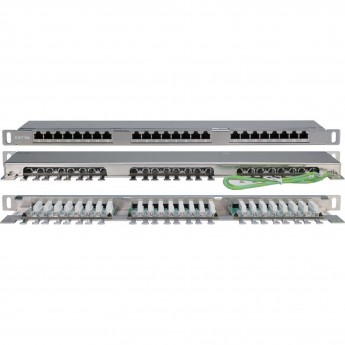

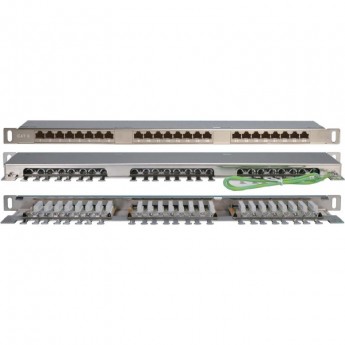

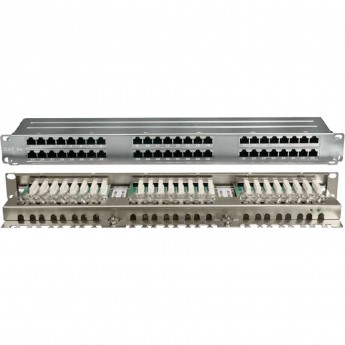

PPHD — патч-панели высокой плотности: 48 портов в одном юните, категории 5e, 6 и 6A, тоже с экраном или без. В модульных PPBL3, PPBL6 и PPBLHD порты ставятся отдельными модулями. Модель PPBLHD на 48 портов собрана из оцинкованной холоднокатаной стали толщиной 1,6 мм и окрашена в серый цвет.

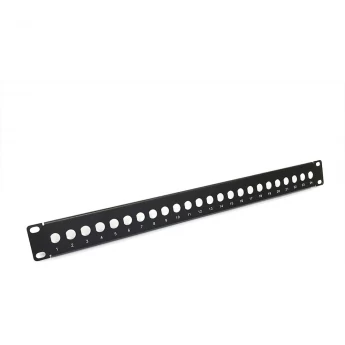

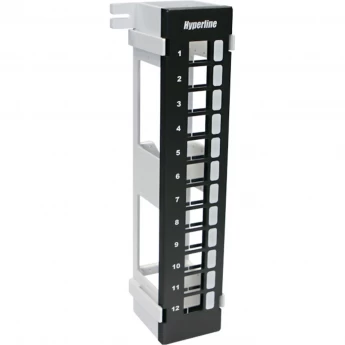

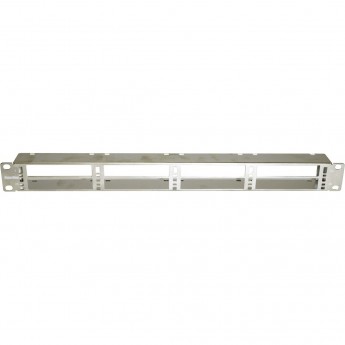

Настенная PPW на 12 портов категории 5e крепится прямо на стену, без стойки. В линейке Hyperline также есть BNC-панель для коаксиальных линий и панели PPTR под претерминированные медные и оптические кассеты.
| Серия | Портов | Категория | Экран | Установка |
|---|---|---|---|---|
| PP3 | 24 | 5e, 6 | есть оба варианта | 19 дюймов, 1U |
| PP2 | 24 | 6A | есть оба варианта | 19 дюймов, 1U |
| PPHD | 48 | 5e, 6, 6A | есть оба варианта | 19 дюймов, 1U |
| PPBL, PPBLHD | 24 или 48 | по модулям | по модулям | 19 дюймов |
| PPW | 12 | 5e | без экрана | на стену |
Категория панели должна совпадать с категорией кабеля и патч-кордов: линия работает на уровне самого слабого звена. Под сеть на витой паре 5e берут PP3 или PPHD той же категории, под 6A — PP2 или PPHD 6A. Кабель и патч-корды Hyperline тех же категорий есть в соседних разделах каталога.
Экранированная патч-панель имеет смысл только вместе с экранированным кабелем и заземлённым шкафом. Если трасса проложена кабелем U/UTP, экран на панели ничего не добавит. Поэтому экранированную модель категории 5e ставят там, где экранирована вся линия.
Патч-панель Hyperline на 24 порта оставляет место между гнёздами, и пальцы свободно достают до защёлок. Модель на 48 портов экономит юниты: тот же объём подключений занимает 1U вместо двух. При высокой плотности рядом стоит предусмотреть горизонтальный организатор.
Модульная конструкция подходит, когда на одной панели нужны разные порты или их число будет расти. Настенная PPW выручает в небольшом офисе без шкафа. Контакты фиксированных панелей Hyperline сделаны из фосфористой бронзы с покрытием оловом 2,54 мкм, их контактное сопротивление — не выше 20 мОм.
Заказывая панель, назовите категорию и тип кабеля — по ним мы сверим серию, число портов и экран до отправки. Мы официальный дилер Hyperline в России, поэтому каждая патч-панель поставляется с гарантией производителя. Доставку оформляем в любой регион страны, а панель удобно заказать одной посылкой с патч-кордами Hyperline той же категории.
Да, она должна быть той же, что у проложенного кабеля и розеток. Панель категории 6A на линии 5e не поднимет её возможности, а более низкая категория панели ограничит линию 6A. Для новых проектов категорию закладывают с запасом на будущее оборудование.
Когда экранирована вся линия: кабель, разъёмы и патч-корды, а шкаф заземлён. Такую схему выбирают рядом с силовыми кабелями и источниками помех. С неэкранированным кабелем экран панели не работает и лишь усложняет монтаж.
В обычной панели порты распаяны на общей плате и заделываются через IDC-контакты сзади. В модульной каждый порт — отдельный модуль, который можно заменить или добавить. Это позволяет собрать на одной панели разные типы разъёмов.
Посчитайте линии, которые приходят в шкаф, и добавьте запас примерно на треть. Две панели на 24 порта проще обслуживать, одна на 48 портов экономит юнит. В тесном шкафу высокая плотность оправдана, если рядом есть организатор для патч-кордов.
