Полки Hyperline размещают оборудование без штатного 19-дюймового крепления внутри телекоммуникационного шкафа. В каталоге есть стационарные, усиленные, угловые, выдвижные и раздвижные конструкции. Они различаются глубиной, высотой, числом точек фиксации и допустимой нагрузкой, поэтому полку выбирают под корпус шкафа и массу устройства.

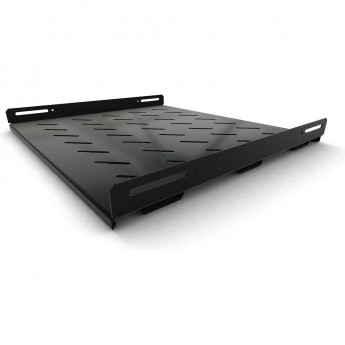

Стационарные конструкции Hyperline серий TSH3L, TSH3M и TSH3H рассчитаны на постоянное размещение оборудования. Усиленная TSH3M шириной 485 мм и глубиной 300 мм занимает 1U. Она выполнена из холоднокатаной стали, крепится к 19-дюймовым профилям в четырёх точках и выдерживает статическую нагрузку 50 кг.
Серии TSS3 и TSD3 нужны там, где содержимое требуется выдвигать или согласовывать глубину с разными шкафами. Угловые TAL3 имеют перфорацию, а SSH3 предназначены для шкафов формата 10 дюймов. Отдельная TDR3 представляет собой закрываемый ящик для документов.
Внутри стационарной группы глубина меняется от компактных вариантов до поверхностей для протяжённых корпусов. Полки Hyperline выпускаются в чёрном и сером цветах RAL, что позволяет согласовать деталь с панелями шкафа. Высота отдельных конструкций составляет 0,5U, 1U или 2U.
| Серия | Конструкция | Монтаж | Чем отличается |
|---|---|---|---|
| TSH3 | стационарная | четыре точки, 19 дюймов | варианты глубины и нагрузки |

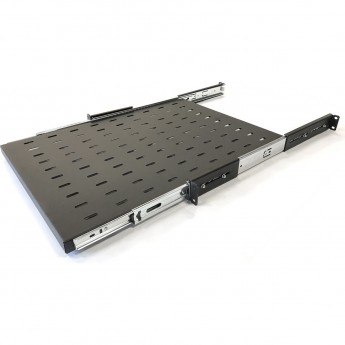

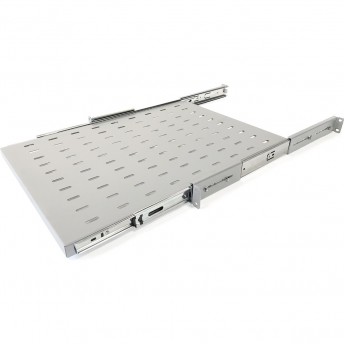

| TSS3 | выдвижная | 19 дюймов | доступ к оборудованию движением вперёд |
| TSD3 | раздвижная | 19 дюймов | изменяемая монтажная глубина |
| TAL3 | угловая с перфорацией | 1U или 2U | опора и вентиляционные отверстия |
| SSH3 | стационарная | 10 дюймов | для компактных шкафов TDC и TDB |
Сначала сверьте формат шкафа: принадлежность для 19-дюймовых профилей не заменяет полку для 10-дюймового корпуса. Затем измерьте глубину между передними и задними профилями. Четырёхточечное крепление распределяет нагрузку между обеими парами направляющих, а угловая конструкция опирается иначе и подходит для более лёгкой аппаратуры.
Массу оборудования сравнивают с допустимой статической нагрузкой. Усиленная TSH3M рассчитана на 50 кг, однако в расчёт входит не только устройство, но и кабели либо дополнительный блок питания на той же поверхности. Тяжёлые элементы разумно размещать ниже, чтобы центр тяжести шкафа оставался устойчивым.
Глубина полки должна поддерживать корпус устройства, не перекрывая кабельные вводы и вентиляцию. Стационарный вариант выбирают для оборудования, к которому обращаются спереди. Выдвижная конструкция полезна для обслуживания сверху, а раздвижная позволяет согласовать крепёж с расстоянием между профилями.
Перфорация помогает воздуху проходить вокруг корпуса, но сама по себе не заменяет рассчитанную вентиляцию шкафа. Оставьте пространство для разъёмов и радиуса изгиба проводов. Цвет RAL подбирают к корпусу, если единое внешнее оформление стойки важно для помещения.
Перед отправкой мы сверяем формат профилей, глубину и нагрузку полки с указанным шкафом. В комплекте должны быть предусмотренные производителем крепёжные детали. Оригинальные полки Hyperline сопровождает гарантия изготовителя, а стальные элементы отправляются по России в защищающей кромки упаковке.
Усиленную конструкцию Hyperline выбирают для тяжёлого оборудования без собственных монтажных ушей. Четыре точки крепления передают нагрузку на обе пары профилей. Допустимую массу берут из карточки полки и сравнивают с полной массой всего установленного комплекта внутри телекоммуникационного шкафа перед окончательным монтажом оборудования в стойке.
Выдвижная полка движется наружу и открывает доступ к оборудованию. Раздвижная меняет монтажную глубину между профилями, но не обязательно служит рабочим выдвижным лотком. Эти функции конструктивно различаются, поэтому их нельзя считать взаимозаменяемыми.
Нет, монтажная ширина и точки крепления у этих форматов различаются. Для компактных шкафов TDC и TDB марка Hyperline предусмотрела отдельную серию SSH3. Совместимость определяют по формату профилей и документации конкретного корпуса.
Поверхность должна поддерживать корпус, не мешая разъёмам и вентиляционным отверстиям. Слишком короткая полка оставит тяжёлую часть без опоры, а чрезмерная глубина может перекрыть кабельный маршрут либо заднюю зону безопасного обслуживания.
